红外式点型可燃气体探测器总线与分线有什么区别

发表时间:2020-12-04 14:18:00


在我们购买红外式点型可燃气体探测器的时候,会出现总线制和分线制参数选项,那么什么是总线和分线?最简单的解释总线就是采用485输出信号,分线就是采用4-20ma电流输出信号,这是直观的区别。


一、什么是红外式点型可燃气体探测器?

其中文章中提到点型可燃气体探测器,点型可燃气体探测器的说法来源于中华人民共和国国家标准GB15322中的称呼,主要分类有:

按照测量范围将探测器分为三种:测量范围在3%LEL~100%LEL之间的探测器、测量范围在3%LEL以下的探测器和测量范围在100%LEL以上的探测器。

按照工作方式将探测器分为两种:系统式探测器和独立式探测器。

按照采样方式将探测器分为三种:自由扩散式探测器、吸气式探测器和光纤传感式探测器。

对于可燃气体探测器,除了点型外,还有家用(独立式)可燃气体探测器、便携式可燃气体探测器和线型光束可燃气体探测器


二、如何分辨红外式点型可燃气体探测器总线制和分线制

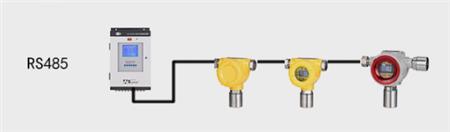

总线制的仪表主要有4条主线即:2根电源线+2根信号线,信号为RS485信号,把所有探测器全部接到报警控制器上面,可燃气体探测器为编码型。按端子标识接线即可。注意:如果距离较远可根据现场情况适当安装24V电源。布线时尽量远离有强电等干扰的地方。


总线制顾名思义,即一条线路串联起所有产品。对于总线制接线,只要配1路管线,各个设备全部跨接在这1路管线上,控制器通过检测仪的地址编码来了解各设备的所在位置及情况。

分线制有时也叫多线制,即每个检测仪配1路管线到控制器,控制器对各设备位置一目了然。




红外式点型可燃气体探测器总线和分线除了在接线方式上不一样外,在其他很多地方都有差别,如总线制通讯为RS485信号,而分线制为4-20mA信号;总线制为4线制,分线制多为3线制(2线制极少)等等。其实分辨总线和分线最简单的一点是看控制器接线端子。如果接入为4芯线且线缆数远少于气体检测仪数量,肯定是总线制。如果接入为3芯线且线缆数量等于气体检测仪数量,则为分线制接线。

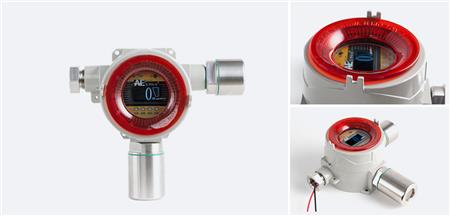

红外式点型可燃气体探测器产品推荐:AF110-R(三线制)/AF111-R(总线制)
