化工GDS系统与SIS系统的区别及关系演变

发表时间:2020-07-21 08:51:00

GDS系统和SIS系统是化工企业经常会遇到的系统,但目前行业比较混乱,有的说GDS就是SIS系统的一个组成部分,有的说二者相互独立。在选择GDS系统时,会发现有些厂家提供的方案和SIS系统并无区别。那么SIS系统与GDS系统区别有哪些呢?艾伊科技本次为您详细解答。

GDS系统与SIS系统的定义

GDS系统:即气体检测报警系统(Gas Detection System),其主要构成有可燃气体或有毒气体探测器、现场报警器、报警控制单元等,用于检测工厂可燃气体、有毒气体浓度,当环境中有泄漏时,可实时监测并报警提醒。

sis系统:即安全仪表系统(Safety instrumentation System)有时也指安全联锁系统(Safety interlocking System)。主要为工厂控制系统中报警和联锁部分,对控制系统中检测的结果实施报警动作或调节或停机控制,是工厂企业自动控制中的重要组成部分。

GDS系统与SIS系统的关系演变

早期-包含关系:在原安监总局116号文要求化工仪表安全系统(SIS)包括GDS系统。且在以往的GDS系统招标中,产品规格多以SIS系统为主,要求具有高冗余和必须具备SIL认证。

目前-相对独立:在2019年出台2020年实施的新版《石油化工可燃气体和有毒气体检测报警设计标准》(GBT 50493-2019)中也明确了GDS系统应该独立设置,不能接入其他系统。

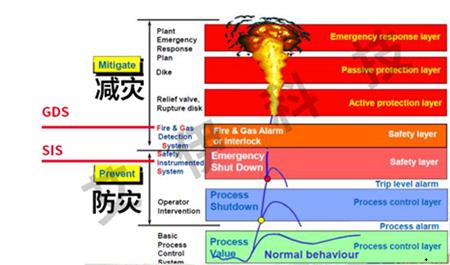

安全保护层功能图

从图中可以看出GDS系统是在气体泄漏以后进行报警提醒,属于减灾层面,而SIS系统的紧急停车等系统更多属于防灾层面,二者并不属于相同的安全保护层。同时当SIS系统故障时,更需要独立的GDS系统发挥功能。

GDS系统是否需要SIL认证

众所周知,SIL认证主要是对安全设备的安全完整性等级(SIL)或者性能等级(PL)进行评估和确认的一种第三方评估、验证和认证。

与SIS系统不同GDS系统并没有安全仪表功能要求,系统的可靠性可采用高质量电子产品或必要冗余即可满足,没有必要进行安全可靠性设计。因此,GDS系统并不需要SIL认证。

GDS系统相关产品信息

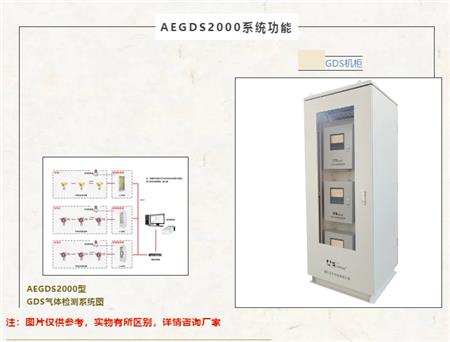

AEGDS200GDS系统功能

报警提醒:实时显示检测仪当前状态,显示气体浓度并进行声光报警。

电子地图:系统根据实际安装位置建立一套装置的现场设备的“电子地图”,包含每一个现场设备的位置信息,当现场设备发出报警时,全厂监视画面报警显示,并且弹出分区画面显示报警点的具体位置。

报警信息:具有历史记录功能,用于记录系统及现场探测器的故障及报警信息。

断电保护:配置UPS电源,当电源突然断开时,能够保证系统的正常运行。

操作权限:系统具有操作权限功能,针对不同级别角色设定不同权限,防止系统因随意操作造成的故障。
